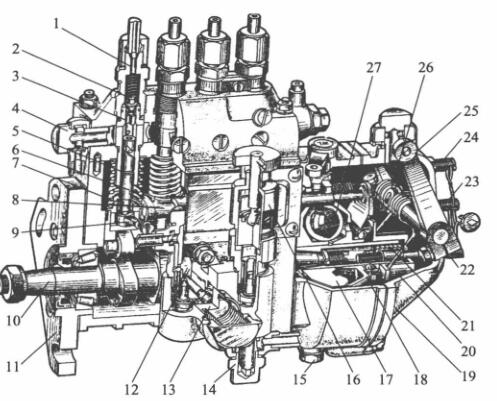

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-低压输油管道管道管管接头; 2-脸上冒油阀; 3-脸上冒油阀门法兰; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门连接杆;  9-调正臂; 10-气缸轴; 11-进行固定接盘; 12-输油管道管道泵偏轴轮; 13-输油管道管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动包盘; 18-从动盘; 19-泵壳; 20-滑套; 21-矫正扭簧; 22-容量调正螺母; 23-怠速定位螺母; 24-极速定位螺母; 25-调节手柄; 26-调节扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的关键基本功能是保障泵油開始時刻的确切无误性，来说多缸重油机来看，还会保障各缸泵油時刻的完全一致。起保障功用的脏器是压轮下边到调低垫件上立体图的宽度H。当喷助力泵气缸轴伞齿轮传动与曲轴伞齿轮传动相对性地点务必时，H越大，齿轮泵封闭进油孔的時刻早好，泵油開始時刻也早好。相反、，H越小，泵油開始時刻越廷迟。如此要据设计的和检验给出应该的压轮体操作宽度H，以保障泵油開始時刻的确切无误性。

1-凸轮机构轴; 2-轴向齿轮泵泵泵斜槽; 3-泵盖; 4-导航定位螺栓; 5-回油道; 6-回油孔; 7-皮肤有油阀压簧; 8-皮肤有油阀紧座;  9-皮肤有油阀; 10-皮肤有油阀块; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵泵; 14-轴向齿轮泵泵泵套简;  15一轴向齿轮泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫板; 19-中键

  在多缸机，各分泵的H值应成正比。調整混凝土垫板在喷汽油泵量产时均已调好，不方便任意对换。混凝土垫板是用高耐磨相关材料作成相结行热补救以提供抗拉强度，从而应用中不方便变形。如长时长应用后变形较多，可换面应用。

  喷汽助力泵泵体分下几部分，喷汽助力泵上体使用安转液压泵偶件及冒油阀偶件，私处使用安转凸轮轴轴、滑轮体和输汽助力泵等。泵体前侧中南部还有检视窗孔，尽可能检验和调节泵加油量。中下部有检视发动机油面的检视孔。喷汽助力泵上体中含一个油道，与各液压泵套筒内面的环行油槽相联。环行油槽则与液压泵套筒上的进、回油孔相联。由输汽助力泵供来的血压低压高油能够进软管管连接头开始油道中。油道中的静音负压由装在回软管管连接头内的回油阀操作，一需求保持良好在5～10kPa比率内。汽压过低，在液压泵下进行时，静音没办法尽快能够进油孔开始液压泵上半部油腔。当加油量过大而使汽压增加时，不需要的静音会顶开回油阀流入了静音细滤器中。
